1. M-TYPE DISC ATOMIZER(특허NO.:1666076)
특수한 형상의 pin을 통과하면서 일정한 크기의 액상이 만들어져서 분무하게 됨으로써
최종생성물인 분말의 크기를 일정하게 하여 분말의 입자분포를 sharp하게 할 수 있다.
1)일정한 입자
- 분무액상의 입자가 균일하고, 액상의 유동성을 향상
2) 입자 분포도 (TYPE별 비교DATA)
- sharp한 입자분포를 만들며, 유동성을 향상시킨다. 또 동일 회전수로 작은 입자를 얻을
수 있다.
3) 일정한 비행거리
CHAMBER의 부착율 감소로 POWDER수율 향상 및 CHAMBER크기가 작아진다.
|
non-uniformed particle(일정하지 않은 입자)
various flying distance(다양한 비행거리)
heavy sticking rate of non-dried droplet
(건조되지 않은 분말의 부착이 많다).
|
uniformed particle(일정한 입자)
constant flying distance(일정한 비행거리)
low sticking rate of non-dried droplet
(건조되지 않은 분말의 부착이 적다.) |
2. ATOMIZER DRIVE
FULL LINE-UP되어 있고, 특히 고객 요구시 DIRECT 구동방식을 채용함.
* Direct drive rotary atomizer의 특징
1.무급유 system
건조실내에 회전disc를 통해 Oil이나 Oil mist가 전혀 들어가지 않아서, 의약, 식품,
화인세라믹의 GMP에 대응 할 수 있는 SYSTEM이다.
2.간단한 유지,보수
일부 부품만 유지,보수하면 고장이 없는 매우 간단한 구조며,냉각수와 오일 공급이
필요없다.
3.정확한 속도 조절
DISC가 모타의 SPINDLE과 직접 연결되어 있고, 고주파모타의 INVERTOR로 속도를
조절함으로 정확히 제어가 가능하다.
1) Rotary Disc
M-Disc(Patent) Kessner Disc(K형) Nozzle Vane Disc(VN형) Slit Vane Disc(VS형)

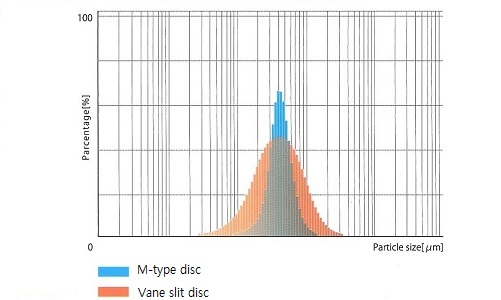

* Comparison of particle distribution
2) DISC ATOMIZER DRIVE
3) TWIN-JET NOZZLE
* RJ for Laboratory scale
* TJ for Production scale
* OC Atomizers cover range
